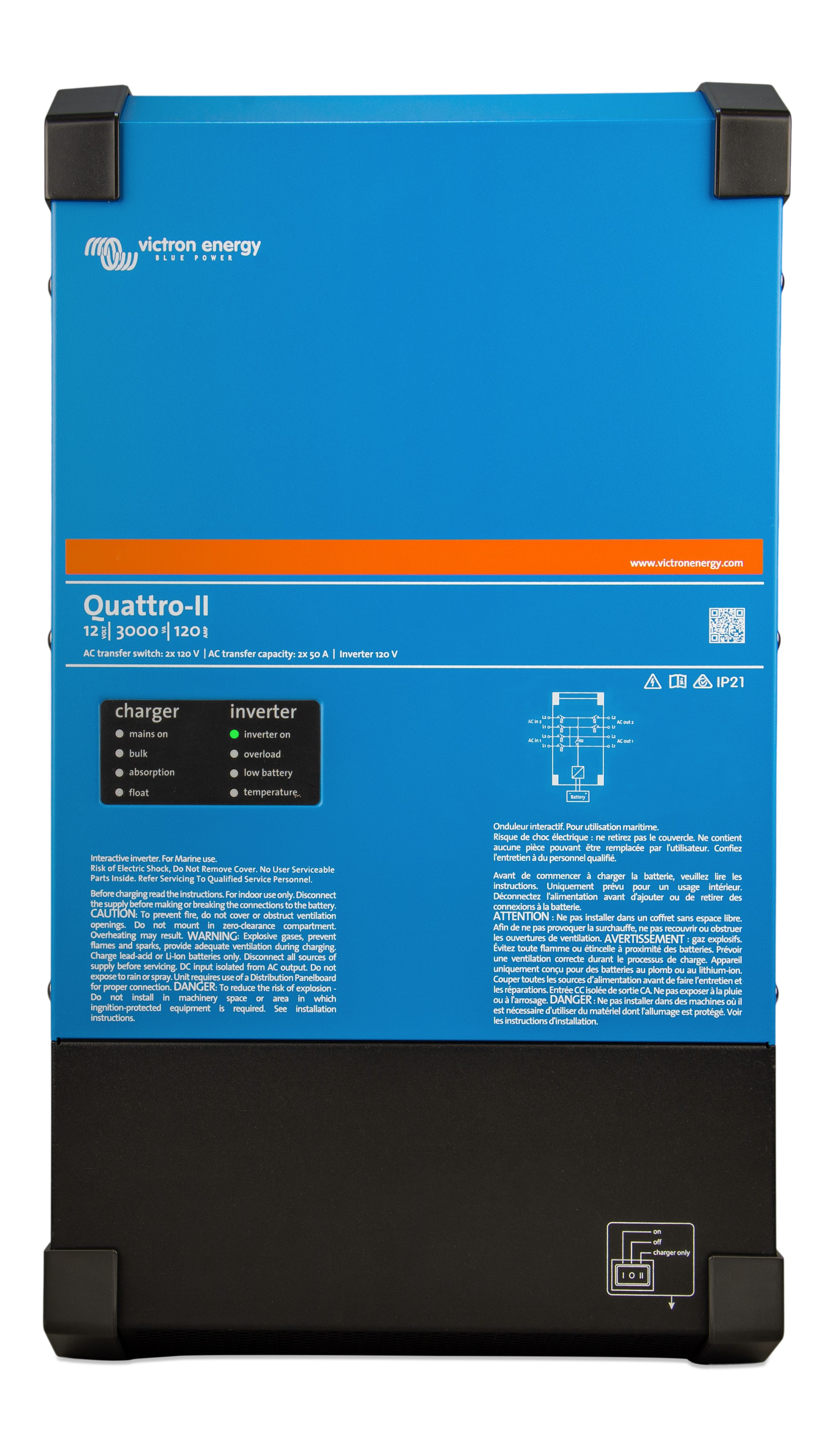

Quattro-II 12/3000/120-50/50 2x120V

Quattro-II 12/3000/120-50/50 2x120V menggabungkan inverter, pengisi daya baterai, dan pemindah sumber listrik otomatis. Alat ini mengubah daya baterai 12 V menjadi listrik AC 120 V untuk menjalankan peralatan, serta mengisi ulang baterai ketika sumber AC tersedia. Dua input AC memungkinkan penggunaan dua sumber, misalnya jaringan listrik dan generator, dengan pemilihan sumber secara otomatis.

Varian ini dirancang untuk sistem 120/240 V split-phase. Saat menggunakan daya baterai, outputnya tetap 120 V. Peralatan 240 V hanya mendapat daya ketika sumber AC split-phase yang sesuai tersedia.

Dua input dan dua output AC

Quattro-II memilih otomatis salah satu dari dua sumber AC independen. Output utama mengambil alih beban saat sumber AC terputus, dengan waktu perpindahan L1 kurang dari 18 milidetik dan L2 sekitar 40 milidetik. Output tambahan bekerja hanya ketika tersedia suplai AC.

Sistem 120/240 V

Unit menerima sumber split-phase 120/240 V atau satu fase 120 V. Pengisian baterai menggunakan L1. Saat beroperasi dari baterai, L1 dan L2 menyediakan 120 V. Beban 240 V hanya mendapat daya ketika sumber split-phase tersedia.

PowerControl dan PowerAssist

PowerControl menyesuaikan pengisian agar sumber AC tidak kelebihan beban. PowerAssist menambahkan daya baterai saat kebutuhan meningkat. Keduanya bekerja pada input L1.

Pengembangan sistem

Hingga enam unit dapat diparalelkan. Tiga unit sejenis dapat membentuk sistem tiga fase. Pada konfigurasi multifase, L2 dinonaktifkan.

Pengaturan dan pemantauan

Pengaturan melalui VictronConnect atau VEConfigure memerlukan komputer dan antarmuka MK3-USB. Perangkat GX yang terhubung internet memungkinkan pemantauan, penyimpanan data, dan pengaturan jarak jauh melalui portal VRM.

Unduh datasheet resmi Victron Energy (PDF)
